(1) 일반적 사항

• 여백은 적어도 용지의 상단 및 좌단에 25mm, 우단에 15mm, 하단에 10mm를 둔다.
• 도면의 각 용지에는 번호를 붙인다. 번호는 사선으로 구분된 2개의 아라비아숫자로 이루어지며, 사선으로 구분된 좌측에는 용지의 번호를, 우측에는 용지의 합계수를 용지(여백부분 제외)의 상단 중앙에 표시한다.
• 도면에는 이해를 위해 꼭 필요한 '물'·'증기'·'개'·'폐'·'AB의 절단면' 등의 단어 또는 어구를 제외하고는 문자를 기재하여서는 안된다.
• 도면은 지워지지 않는 짙은 흑색을 사용하여 균일한 두께와 선명한 선으로 착색없이 작성한다.
• 절단면은 평행사선으로 표시하되, 인용부호 및 인출선의 판독에 방해가 되지 않도록 표시한다.
• 도면의 3분의2 선축적에 의한 사진복제를 한 경우에도 모든 세부가 쉽게 식별될 수 있을 정도의 크기와 명료성을 가지도록 작성한다.
• 도면의 척도를 표시하는 경우에는 도식을 이용하여 표시한다.
• 도면에 기재하는 모든 숫자·문자 및 인출선은 간결하고 명확한 것으로 한다.
• 도면 중의 모든 선은 원칙적으로 제도용구를 사용하여 긋는다.
• 도면의 각 요소는 다른 비율을 사용하는 것이 그 도면을 이해하기 위해서 꼭 필요한 경우를 제외하고는, 도면 중의 다른 요소와 같은 비율로 그려야 한다.
• 숫자 및 문자의 크기는 세로 3.2mm이상으로 한다.
• 2 이상의 도면이 있는 경우에는 각 도면별로 용지의 번호와는 관계없이 아라비아숫자로 일련번호를 붙인다.
• 도면에는 발명의 설명에 사용하지 아니한 인용부호를 기재하여서는 안된다.
• 도면에 다수의 인용부호를 사용하는 경우에는, 모든 인용부호와 그에 대응하는 부분의 목록을 기재한 별지를 첨부하는 것이 바람직하다.

(2) 작성시 유의사항

• 발명의 설명, 청구범위, 요약서와 구별되는 별도의 Page번호 기입(중앙 상단 또는 하단)

  예) 도면이 5Page인 경우 : 1/5, 2/5, 3/5, 4/5, 5/5

• Page번호와 별도로 각각의 도면마다 도면번호 기입

  예) Fig.1, Fig.2, Fig.3, Fig.4

• 영어단어 기준 50～150字 이내로 작성
• 도면을 가로로 배열할 경우, 반드시 도의 상단을 용지의 좌측으로 향하도록 표시
• 도면에 포함되어있는 숫자 및 문자의 크기는 반드시 세로 3.2㎜이상

  - 축소복사하는 경우에도 식별가능하도록 선명하게 작성

• 용지 테두리는 표시하지 않음

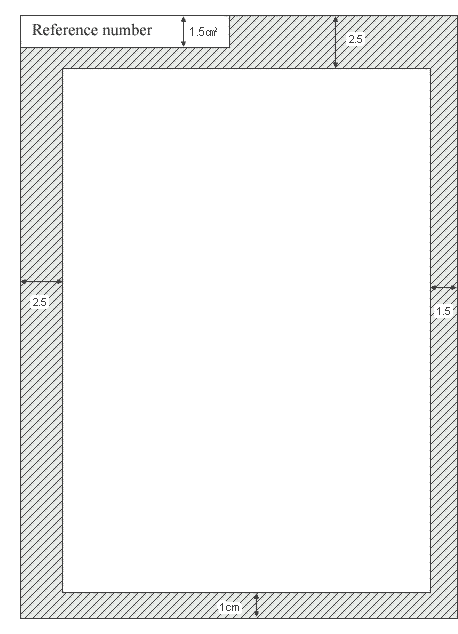

• 용지여백(상:2.5㎝, 하:1㎝, 좌:2.5㎝, 우:1.5㎝)

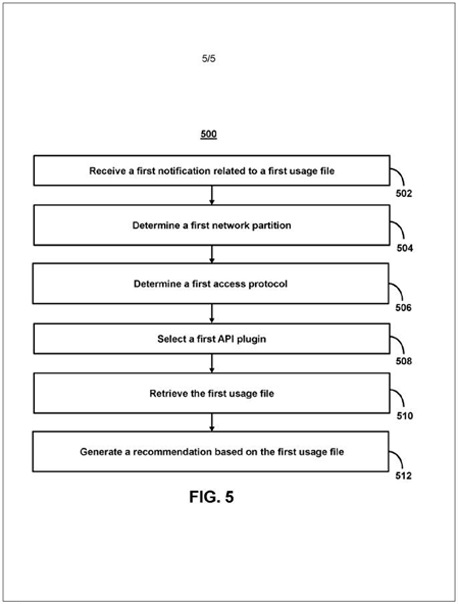

도면 Sample
